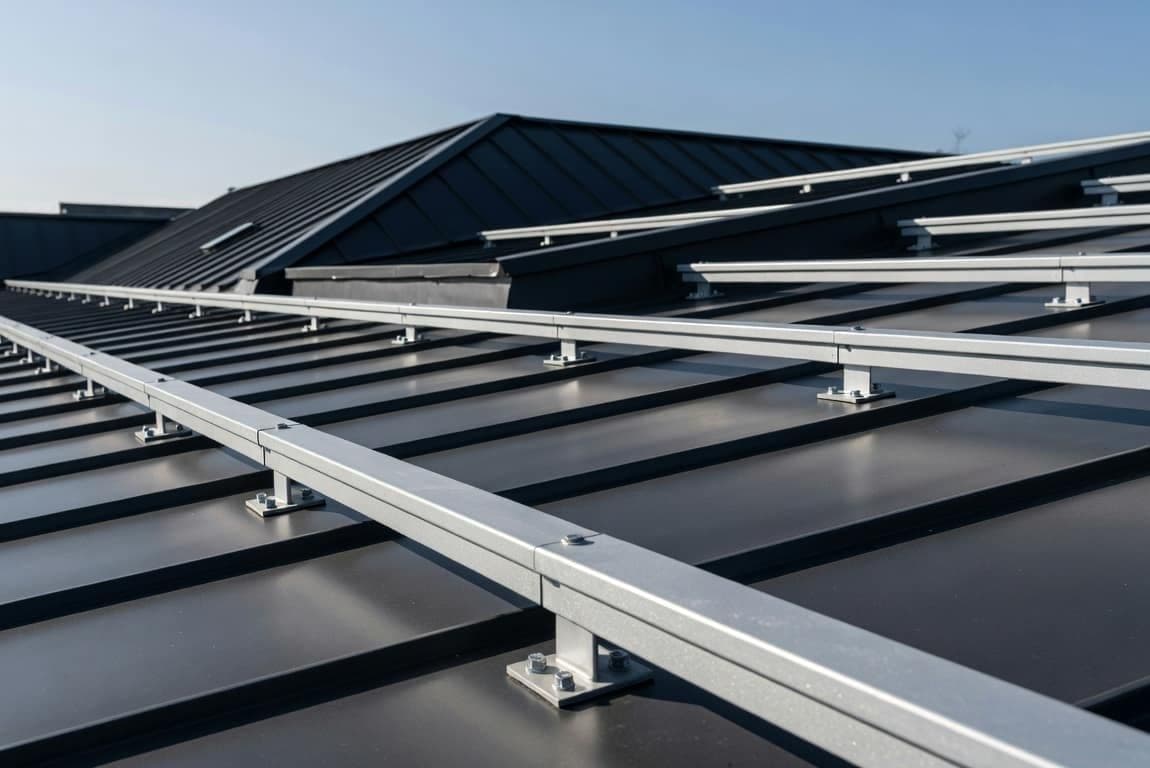

Modułowe systemy wsporcze pozwalają na precyzyjne dopasowanie układu paneli do nieregularnej geometrii dachu bez konieczności cięcia profili na miejscu. Instalator łączy gotowe segmenty w dowolnej konfiguracji, swobodnie omijając przeszkody w postaci kominów, lukarn czy zmian spadku połaci. Wykorzystanie prefabrykowanych elementów eliminuje obróbkę mechaniczną na wysokości, co bezpośrednio przekłada się na mniejsze ryzyko błędów instalacyjnych oraz szczelność całego poszycia.

Czym jest modułowość konstrukcji PV na dachach?

Modułowość opiera się na zastosowaniu powtarzalnych, prefabrykowanych profili i łączników, które można zestawiać w elastyczne ciągi. System łatwo dopasowuje się do skomplikowanych dachów wielospadowych, kopertowych lub powierzchni o zmiennym kącie nachylenia. W przeciwieństwie do spawanych na wymiar stelaży, rozwiązania modułowe nie wymagają indywidualnego projektowania każdego detalu. Zastosowanie gotowych adapterów pozwala uniknąć dodatkowych cięć i prac spawalniczych na dachu.

Dachy o skomplikowanym układzie wymuszają zmianę standardowego rozmieszczenia rzędów. Główne utrudnienia architektoniczne obejmują:

1. nieregularny kształt połaci roboczej,

1. obecność okien dachowych i wyłazów,

1. zróżnicowaną nośność poszycia w różnych strefach dachu,

1. wyprowadzenia wentylacyjne i klimatyzacyjne.

Modułowe rozmieszczenie podpór pomaga równomiernie rozłożyć ciężar paneli, nawet gdy punkty kotwienia są rozmieszczone na poszyciu asymetrycznie.

Dlaczego stal Magnelis chroni trwałość połączeń?

Powłoka Magnelis zapewnia do dziesięciokrotnie wyższą odporność na korozję w porównaniu z klasycznym ocynkiem ogniowym. Stop pokrywający profile składa się z cynku (93,5%), aluminium (3,5%) oraz magnezu (3%). W testach prowadzonych w komorze solnej takie elementy nie wykazują ognisk czerwonej rdzy nawet po 34 tygodniach ciągłej ekspozycji. Właściwości samoregeneracyjne powłoki magnezowo-cynkowej samoczynnie zabezpieczają zarysowania i krawędzie cięć przed degradacją środowiskową.

Jako polski producent stelaży, w naszej praktyce rekomendujemy użycie materiałów z domieszką magnezu do miejsc stale narażonych na wilgoć. W fabryce W&H w Turzy Śląskiej obserwujemy, że odpowiedni stop skutecznie zapobiega powstawaniu ognisk rdzy na styku profili aluminiowych ze stalowym dachem.

Parametr techniczny Standardowy ocynk ogniowy Powłoka typu Magnelis

Skład chemiczny Głównie cynk Cynk, aluminium, magnez

Odporność na korozję Podatna w trudnych warunkach Do 10 razy wyższa

Ochrona krawędzi Wymaga ręcznych zaprawek Efekt samoregeneracji

Reakcja w komorze solnej Rdza po kilku tygodniach Brak rdzy po 34 tygodniach

Jak obliczenia statyczne pomagają dobrać system?

Dokładne wyliczenia obciążeń wiatrowych i śniegowych gwarantują, że stelaż nie przekroczy dopuszczalnej nośności konkretnego dachu. Projektanci wykorzystują do tego celu wytyczne zawarte w normach PN-EN 1991-1-3 oraz PN-EN 1991-1-4. Procedura uwzględnia specyficzne współczynniki ekspozycji terenu, siłę lokalnych porywów wiatru oraz aerodynamiczny kształt budynku. Matematyczna weryfikacja parametrów pozwala bezpiecznie planować większe rozpiętości między punktami podparcia.

Dobrze zaprojektowane konstrukcje pod fotowoltaikę muszą spełniać rygorystyczne wymagania budowlane. W środowisku instalatorów B2B kluczową rolę odgrywa kompletna dokumentacja techniczna. Obejmuje ona deklaracje właściwości użytkowych (DoP), znakowanie CE oraz certyfikaty potwierdzające jakość użytej stali. Komplet dokumentów ułatwia wykonawcy szybką weryfikację bezpieczeństwa całego układu mocowań.

W jaki sposób komponenty W&H upraszczają instalację?

Powtarzalne profile, klemy i adaptery łączy się na dachu wyłącznie za pomocą znormalizowanych śrub roboczych. Przygotowanie dokładnej listy potrzebnych detali odbywa się bezpośrednio na podstawie wcześniejszych pomiarów połaci. Sam proces mocowania przebiega sprawnie, nie wymagając od ekipy inwazyjnych prac blacharskich ani modyfikacji poszycia. Ustandaryzowane komponenty drastycznie zmniejszają liczbę nietypowych dopasowań na placu budowy.

Dostarczając rozwiązania montażowe dla branży B2B, w W&H przygotowujemy zestawy w sposób maksymalizujący powtarzalność pracy zespołów monterskich. Z ogólnych danych branżowych wynika, że zastosowanie modułowych elementów prefabrykowanych potrafi skrócić czas instalacji średnio o 20-30%. Złożona geometria dachu, jego ograniczona nośność oraz wymóg szybkiej realizacji inwestycji to główne argumenty techniczne za wyborem takich systemów. Jeśli planujesz realizację projektów na wymagających obiektach komercyjnych, warto przeanalizować specyfikację techniczną modułowych stelaży przed wyjazdem na plac budowy.

Co zapamiętać o systemach modułowych?

Prefabrykacja elementów oraz wysoka jakość użytych materiałów stanowią podstawę stabilnego mocowania modułów na dachach o nieregularnych kształtach. Rezygnacja z docinania profili na miejscu przyspiesza roboty i chroni stelaż przed wczesną korozją krawędziową. Najważniejsze aspekty techniczne decydujące o niezawodności całego układu to:

1. użycie powłoki cynkowej z domieszką aluminium i magnezu,

1. elastyczne rozmieszczenie punktów podporu względem przeszkód,

1. matematyczna zgodność z europejskimi normami obciążeniowymi,

1. poparcie parametrów stelaża deklaracjami właściwości użytkowych.

Modułowe konstrukcje pod fotowoltaikę wykonane ze stali Magnelis eliminują konieczność docinania profili na dachu, co przyspiesza montaż i chroni krawędzie przed korozją. Samoregenerująca powłoka stopowa oraz obliczenia statyczne zgodne z normami PN-EN zapewniają stabilność systemu nawet przy ekstremalnym wietrze. Wykorzystanie prefabrykowanych adapterów pozwala na elastyczne omijanie przeszkód architektonicznych przy zachowaniu pełnej szczelności poszycia.

FAQ

Czy stal Magnelis wymaga dodatkowego zabezpieczenia w miejscu wiercenia otworów montażowych?

Nie, stal Magnelis charakteryzuje się właściwościami samoregenerującymi, co oznacza, że powłoka cynkowo-magnezowa samoczynnie zabezpiecza krawędzie cięć i otwory. Proces ten eliminuje ryzyko powstawania ognisk rdzy bez konieczności stosowania zaprawek malarskich. Dzięki temu konstrukcja zachowuje trwałość nawet w newralgicznych punktach styku elementów.

Jakie normy statyczne powinna spełniać konstrukcja PV montowana na obiektach o dużej rozpiętości?

Systemy montażowe muszą być weryfikowane pod kątem obciążeń śniegiem i wiatrem zgodnie z normami PN-EN 1991-1-3 oraz PN-EN 1991-1-4. Obliczenia te uwzględniają lokalizację budynku, jego wysokość oraz geometrię dachu, co pozwala uniknąć przeciążenia konstrukcji nośnej. Prawidłowa statyka jest kluczowa dla bezpieczeństwa instalacji na dużych obiektach komercyjnych.

Czy modułowe systemy montażowe można stosować na dachach z poszyciem o nietypowym skoku blachy?

Tak, dzięki uniwersalnym adapterom i klemom systemy modułowe można dopasować do różnego rozstawu garbu blachy bez ingerencji w strukturę poszycia. Elastyczność prefabrykowanych komponentów pozwala na montaż paneli niezależnie od standardowych wymiarów rozpiętości krokwi czy łat. Rozwiązanie to znacząco skraca czas przygotowania instalacji dla nietypowych połaci.
