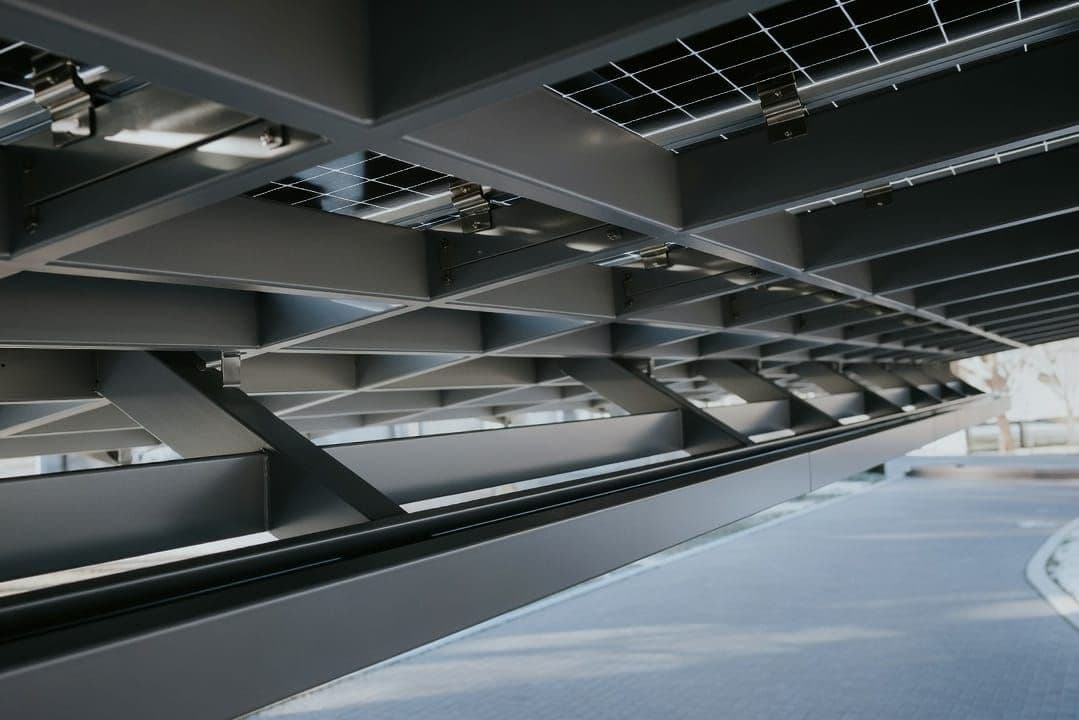

Projektowanie wiaty fotowoltaicznej wymaga precyzyjnej analizy obciążeń środowiskowych. Bezpieczeństwo systemu zależy od przetrwania miejscowych warunków klimatycznych przez cały wieloletni okres eksploatacji. Dopiero na podstawie wyliczonych wartości dobiera się odpowiednie profile, rozstaw podpór oraz rozwiązania techniczne detali.

Dlaczego analiza obciążeń poprzedza projekt wiaty?

Normy budowlane nakładają bezwzględny obowiązek wymiarowania układu pod konkretne oddziaływania atmosferyczne. Obciążenie śniegiem, siła wiatru oraz waga stojącej wody deszczowej decydują o grubości elementów nośnych i sposobie ich łączenia. Jako śląski producent konstrukcji dla instalatorów z doświadczenia wiemy, że ignorowanie tych parametrów wywołuje nadmierne ugięcia ramy. Brak odpowiednich założeń grozi uszkodzeniem modułów lub awarią całej struktury przy pierwszym silnym załamaniu pogody w sezonie zimowym.

Wpływ wiatru i śniegu na docelowy układ nośny

Polska dzieli się na pięć głównych stref obciążenia śniegiem według normy PN-EN 1991-1-3. Charakterystyczne naciski na grunt wynoszą od 0,7 kPa w strefie pierwszej do ponad 2,0 kPa w strefach górskich. W regionach o wyższych wartościach konieczne jest zagęszczenie rozstawu podpór lub zastosowanie profili o grubszej ściance.

Ekspozycja na wiatr dodatkowo zwiększa siły ssące i parcia na zadaszenie. Lżejszy carport aluminiowy lub cięższy wariant ze stali wymaga zupełnie innego układu belek konstrukcyjnych. Decyduje o tym kategoria otaczającego terenu, gęstość zabudowy oraz wysokość nad poziomem morza.

Kiedy należy zaplanować spadek i odwodnienie?

Woda deszczowa spływająca z paneli słonecznych musi być skutecznie odprowadzana, aby nie wywoływać dodatkowych obciążeń statycznych. Typowy spadek połaci dachowej wynosi od 5 do 10 stopni, co w zupełności wystarcza do zapewnienia grawitacyjnego spływu. Przy opadzie rzędu 10 milimetrów na powierzchnię 50 metrów kwadratowych rama musi poradzić sobie z natychmiastowym odprowadzeniem około 500 litrów wody.

Przy większych metrażach instalacji stosuje się zintegrowane rynny oraz ukryte rury spustowe dopasowane do obliczonego przekroju. Niewystarczające odwodnienie prowadzi do zalegania wody na brzegach paneli i przyspiesza korozję połączeń śrubowych.

Rola mocowań i klem w stabilności szkieletu

Klemy środkowe i końcowe przenoszą ogromne siły wywołane porywami wiatru z powierzchni modułów bezpośrednio na stelaż nośny. Ich równe rozmieszczenie oraz moment dokręcenia rzędu 14–16 Nm zapewniają równomierny rozkład naprężeń na wszystkie podpory. Zbyt słabe połączenie dociskowe natychmiast powoduje niebezpieczne wibracje szkła.

Adaptery i metalowe łączniki systemowe muszą jednocześnie współpracować z naturalną rozszerzalnością termiczną długich profili. W specjalistycznych realizacjach elementy te pełnią podwójną funkcję szyny montażowej i uszczelnienia krawędziowego. Taki zabieg ogranicza liczbę punktów podatnych na przecieki i odkształcenia.

Co daje wykonawcy pełna specyfikacja techniczna?

Obliczenia statyczne uwzględniają dokładną masę instalowanych modułów (wynoszącą zazwyczaj 20–25 kg na sztukę), specyfikę klimatyczną oraz nośność gruntu. Prawidłowa dokumentacja dostarczana wykonawcy zawiera czytelne schematy połączeń i deklaracje właściwości użytkowych.

Dzięki szczegółowym wytycznym ekipa montażowa od razu wie, czy wybrany model ramy spełnia rygorystyczne wymogi bezpieczeństwa. Odpowiednio przygotowane zestawienie materiałów eliminuje też konieczność wprowadzania niebezpiecznych, improwizowanych przeróbek konstrukcyjnych bezpośrednio na placu budowy.

Końcowe kryteria oceny bezpieczeństwa wiaty

Podstawowe wskaźniki niezawodności gotowego zadaszenia obejmują zawsze kilka kluczowych obszarów weryfikacji. Solidna instalacja musi bezwzględnie zapewniać:

1. nośność głównych elementów zgodną z wytycznymi Eurokodu,
2. stabilność i sztywność ramy pod pełnym obciążeniem klimatycznym,
3. wysoką sprawność zintegrowanego systemu rynnowego.

W elementach stalowych W&H stosujemy specjalistyczną blachę Magnelis. Dzięki innowacyjnej powłoce cynkowo-aluminiowo-magnezowej materiał ten wykazuje trzykrotnie wyższą odporność na korozję niż klasyczny ocynk. Tylko rygorystyczny dobór komponentów wspiera długotrwałą pracę instalacji w wyjątkowo trudnych warunkach terenowych. Jeśli w najbliższym czasie planujesz montaż zadaszenia pod fotowoltaikę, dobrym krokiem jest sprawdzenie certyfikatów antykorozyjnych materiału jeszcze przed opłaceniem zamówienia.

Projekt carportu fotowoltaicznego zaczyna się od analizy obciążeń śniegiem, wiatrem i wodą, a nie od samej formy zadaszenia. Strefa klimatyczna, rozstaw podpór, spadek połaci, odwodnienie oraz dobór klem i adapterów decydują o nośności, sztywności i trwałości całej konstrukcji. Kluczowe są też obliczenia statyczne i kompletna dokumentacja techniczna.

FAQ

Dlaczego carport fotowoltaiczny projektuje się od obciążeń, a nie od wyglądu?

Obciążenia wyznaczają rzeczywistą nośność i układ konstrukcji. Dopiero po uwzględnieniu śniegu, wiatru i wody dobiera się profile, podpory oraz sposób łączenia elementów, aby wiata była bezpieczna i trwała.

Jak strefa śniegowa wpływa na konstrukcję carportu PV?

Strefa śniegowa określa poziom obciążenia, jakie musi przenieść dach i układ nośny. Im większe obciążenie, tym zwykle potrzebny jest gęstszy rozstaw podpór albo profile o większej sztywności.

Dlaczego wiatr ma tak duże znaczenie w projekcie wiaty fotowoltaicznej?

Wiatr generuje siły ssące i parcie, które mogą odrywać lub odkształcać zadaszenie. Z tego powodu projekt uwzględnia kategorię terenu, wysokość konstrukcji i sposób zakotwienia oraz łączenia elementów.

Kiedy trzeba uwzględnić odwodnienie i spadek połaci?

Odwodnienie i spadek trzeba planować już na etapie konstrukcyjnym, jeśli woda mogłaby zalegać na dachu lub przy modułach. Odpowiedni spadek i system rynnowy ograniczają dodatkowe obciążenia oraz ryzyko korozji połączeń.

Jaką rolę pełnią klemy i adaptery w carporcie fotowoltaicznym?

Klemy i adaptery przenoszą obciążenia z modułów na stelaż i wpływają na rozkład naprężeń w całej konstrukcji. Ich poprawny dobór i montaż mają bezpośredni wpływ na stabilność, odporność na wiatr oraz trwałość połączeń.
